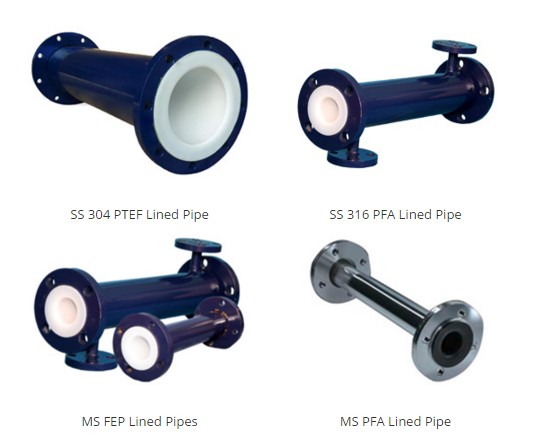

| नाममात्र बोर एनबी | आंतरिक व्यास (डी) | PTFE लाइनर मोटाई (टी) | निकला हुआ PCD | FLANGEHOLE डीआइए | उठाया चेहरा डीआइए (आर / एफ) | मैक्सी। लंबाई | पाइप अनुसूची | ||
| (MM) | (इंच) | (+1 एम एम) | (MM) | (MM) | (MM) | (MM) | (MM) | ||
| 25 | 1 | 19.5 | 3.3 | 79.4 | 15.9 | 51 | 3000 | 40 | |
| 40 | 1.5 | 33.8 | 3.3 | 98.4 | 15.9 | 73 | 3000 | 40 | |
| 50 | 2 | 45.4 | 3.3 | 120.6 | 19.0 | 92 | 3000 | 40 | |
| 80 | 3 | 70.8 | 3.3 | 152.4 | 19.0 | 127 | 3000 | 40 | |
| 100 | 4 | 95.2 | 3.8 | 190.5 | 19.0 | 157 | 3000 | 40 | |
| 150 | 6 | 145.1 | 4.5 | 241.3 | 22.2 | 216 | 3000 | 40 | |
| 200 | 8 | 197.4 | 5.0 | 298.4 | 22.2 | 270 | 3000 | 30 | |
| 250 | 10 | 249.3 | 6.0 | 362.0 | 25.4 | 324 | 3000 | 30 | |
| 300 | 12 | 300.1 | 6.0 | 431.8 | 25.4 | 381 | 3000 | 30 | |
घर निर्माण की सामग्री
- पाइप: 1. निर्बाध कार्बन स्टील एएसटीएम एक 106 Gr.B.Sch-40
2. ASTM एक 312 टी.पी. 304, अनुसूचित-40 - Flanges: 1. से निर्मित 2062 प्लेट्स एएसटीएम है / ए 105
2. ASTM एक 351 Gr.CF 8 - लाइनर: एएसटीएम डी 1457 के अनुसार PTFE
विकल्प
- पाइप: जैकेट से स्पूल पाइप अनुरोध पर आपूर्ति की जा सकती है
- Flanges: दीन पी एन 10/16, बी एस 10, ASME 300, मिश्रित
- अतिरिक्त सुविधाएं: अर्थिंग स्टड / Lugs, एक्सटेंशन वेंट
- सामग्री: स्टेनलेस स्टील
- लाइनर: एचडीपीई / पीपी
ध्यान दें
विशेष हेवी ड्यूटी PTFE पूर्ण निर्वात के लिए उपलब्ध लाइनर। विवरण अनुरोध पर प्रदान किया जा सकता है। अन्य फ्लैंज ड्रिलिंग दीन की तरह 2632/2633, बी एस 10 टेबल डी, ई या एफ भी अनुरोध पर उपलब्ध हैं। सहिष्णुता: ± 3.5 मिमी (0 1mtr करने के लिए।) और ± 5.0 मिमी (1 से 3 एमटीआर से।) एचडीपीई / पीपी पंक्तिबद्ध पाइप्स के लिए साफ आईडी (डी एन / आईडी): 25/18, 40/32, 50 / 42,65 / 57, 80/67।
टेस्ट और निरीक्षण डेटा
रेजिन एएसटीएम एफ 1545-1597 की आवश्यकताओं के अनुरूप कर रहे हैं (2003)
- हाइड्रोलिक टेस्ट: 20 किग्रा / सेमी 2 अस्तर के बाद
- स्पार्क टेस्ट: 15 केवी डीसी अस्तर के बाद
