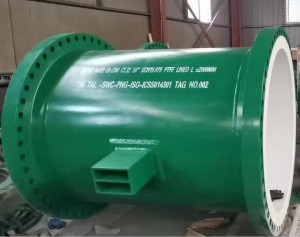

| NOMINAL BORE NB | İç çapında (D) | PTFE kaplama kalınlığını (T) | FLANŞ PCD | FLANGEHOLE DIA | Yüksek yüzlü DIA (R / F) | MAXI. UZUNLUĞU | BORU PROGRAMI | ||
| (AA) | (İNÇ) | (+1 AA) | (AA) | (AA) | (AA) | (AA) | (AA) | ||
| 25 | 1 | 19.5 | 3.3 | 79.4 | 15.9 | 51 | 3000 | 40 | |
| 40 | 1.5 | 33.8 | 3.3 | 98.4 | 15.9 | 73 | 3000 | 40 | |
| 50 | 2 | 45,4 | 3.3 | 120.6 | 19.0 | 92 | 3000 | 40 | |
| 80 | 3 | 70,8 | 3.3 | 152.4 | 19.0 | 127 | 3000 | 40 | |
| 100 | 4 | 95.2 | 3.8 | 190.5 | 19.0 | 157 | 3000 | 40 | |
| 150 | 6 | 145.1 | 4.5 | 241.3 | 22.2 | 216 | 3000 | 40 | |
| 200 | 8 | 197.4 | 5.0 | 298.4 | 22.2 | 270 | 3000 | 30 | |
| 250 | 10 | 249.3 | 6 | 362.0 | 25.4 | 324 | 3000 | 30 | |
| 300 | 12 | 300.1 | 6 | 431,8 | 25.4 | 381 | 3000 | 30 | |
EV MATERYALLERİ
- Boru: 1. Dikişsiz Karbon çelik ASTM A 106 Gr.B.Sch-40
2. ASTM A 312 TP 304, Sch-40 - Flanşlar: 1. yapılmış / A 105, ASTM 2062 Tabaklar IS
A 351 Gr.CF 8 2. ASTM - Astar: ASTM D 1457 ile uygun olarak PTFE
SEÇENEKLER
- Boru: Ceketli biriktirme Boru istek üzerine temin edilebilir
- Flanşlar: DIN PN 10/16, BS 10, ASME 300, Karışık
- Ekstralar: Topraklama Hara / Pabucu, Uzantıları Vent
- Malzeme: Paslanmaz Çelik
- Astar: HDPE / PP
NOT
tam vakum için mevcut özel ağır PTFE Gömlekleri. Ayrıntılar istek üzerine temin edilebilir. Diğer Flanş Delme DIN gibi / 2633 2632, BS 10 Tablo D, E veya F aynı zamanda isteğe bağlı olarak mevcuttur. 3.5 mm ± (0 1mtr için). Ve ± 5.0mm (1 MTR 3). HDPE / PP Çizgili borular için açık numarası (DN / İD): Tolerans 25/18, 40/32, 50 / 42,65 / 57, 80/67.
Test ve denetim BİLGİ
Reçineler, ASTM F 1545-97 şartlarına (2003) uyuyor musunuz
- Hidrolik Testi: 20 kg / Cm 2 astar sonra
- Kıvılcım Testi: Astar sonra 15 KV DC
